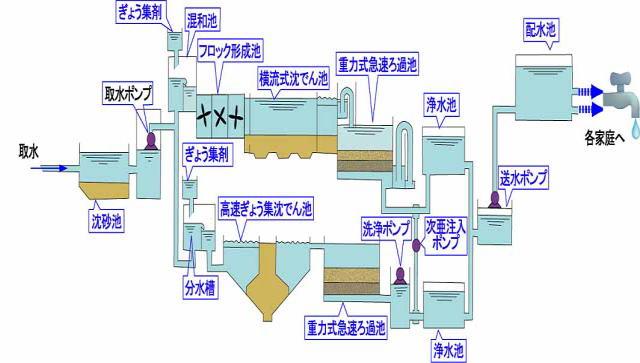

浄水場の仕組み

沈砂池

ゴミや砂などを沈めます。

ぎょう集剤

水中の小さな浮遊物を沈みやすいかたまりにする作用のある薬品です。PAC(ポリ塩化アルミニウム)という薬品を使用しています。

混和池

取水した原水と薬品を混合します。

フロック形成池

薬品の働きにより、沈みやすいかたまり(フロック)を作ります。

分水槽

取水した原水を各沈でん池に分配し、薬品と混合します。

横流式沈でん池

フロックを沈めて取り除きます。

高速ぎょう集沈でん池

薬品の働きにより沈みやすいかたまり(フロック)を形成し、沈めて取り除きます。

重力式急速ろ過池

重力の作用により、砂で水をろ過します。

洗浄ポンプ

ろ過池の砂を洗浄します。

次亜注入ポンプ

次亜(次亜塩素酸ナトリウム)という薬品で殺菌消毒します。

浄水池

消毒され、安全になった水を一時ためます。

送水ポンプ

配水地に水を送ります。

配水池

水をためて市内に水を送ります。
