当センターでは各種設備機器の開放、貸し出しをしています。
どうぞ御利用ください。

ご利用方法

  • 事前に電話でご予約下さい。
  • 使用時間は午前9時から午後5時の間です。
  • 土曜日、日曜日、祝日、年末年始(12月30日から1月4日)は休みです。
  • 使用料は1時間単位となります。
  • 持ち運び可能な機器については貸し出しを行っています。貸し出し期間は2週間までとなります。
  • 使用申請、使用料、借用願等の手続きを当センター事務室で行ってください。
  • ご利用にあたっては以下をご参照ください。

料金表(PDF形式 138キロバイト)

旭川市工業技術センター運営要綱(PDF形式 60キロバイト)

機器紹介

機器名をクリックすると画像が表示されます

材料試験機器
機器名 メーカー 型式 仕様 使用目的・その他

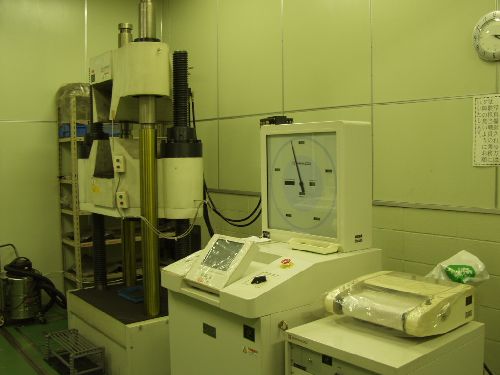

万能材料試験機(画像形式(JPG) 28キロバイト) 島津製作所 UH-F1000kNI 最大試験荷重1000kN 鉄鋼材料の引張、曲げ等の試験
万能材料試験機(画像形式(JPG) 28キロバイト) 島津製作所 UH-500kNA 最大試験荷重500kN 鉄鋼材料の引張、曲げ等の試験
ショア硬さ試験機(画像形式(JPG) 30キロバイト) 島津製作所 TYPE-D JIS B 7727準拠 金属材料のショア硬さの試験
ロックウェル硬さ試験機(画像形式(JPG) 41キロバイト) 島津製作所 TYPE-HR JIS B 7726準拠 金属材料のロックウェル硬さの試験

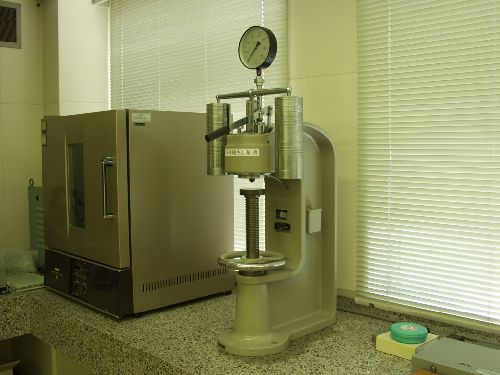

ブリネル硬さ試験機(画像形式(JPG) 34キロバイト) 島津製作所 TYPE-HB JIS B 7724準拠 金属材料のブリネル硬さの試験

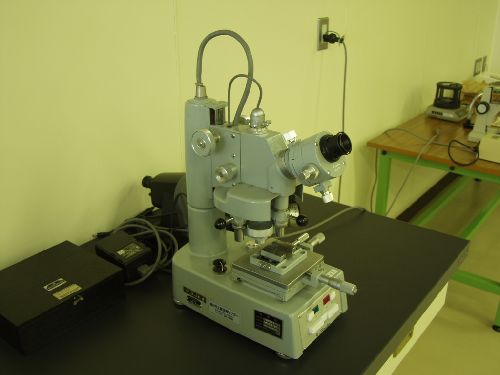

微小硬さ計(画像形式(JPG) 23キロバイト) 島津製作所 TYPE-M 荷重15~1000gf 8種 金属材料のビッカース硬さの試験
金属顕微鏡(画像形式(JPG) 32キロバイト) ニコン TME 倒立型
50倍~1000倍
金属組織の観察、写真撮影
真空高温炉(画像形式(JPG) 29キロバイト) 東京真空 MINI-VAC2 最大1200度
真空度10-6Torr
炉内寸法φ150×170L
試料の熱処理
塩水噴霧試験機(画像形式(JPG) 20キロバイト) スガ試験機 ST-ISO-3型 - 金属材料の耐食性試験
走査電子顕微鏡(画像形式(JPG) 26キロバイト) 日本電子 JSM-5200 分解能5nm 倍率15~200,000倍 金属材料の微小部の観察、写真撮影

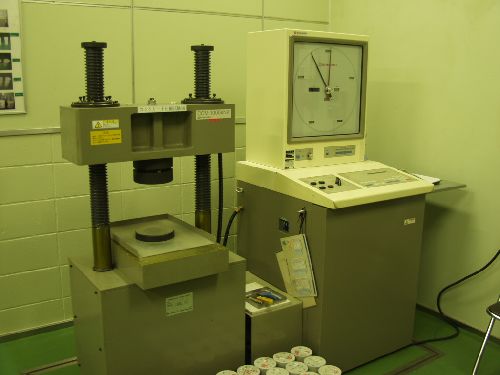

コンクリート圧縮試験機(画像形式(JPG) 25キロバイト) 島津製作所 CCM-1000kNA 最大試験荷重1000kN コンクリート圧縮試験用
発光分析装置(画像形式(JPG) 20キロバイト) 島津製作所 PDA-55002 21元素
25チャンネル
鉄鋼材料の成分分析
蛍光X線分析装置(画像形式(JPG) 48キロバイト) 日本電子 JSX-3100R2 元素Na~U 個体・紛体・液体の成分分析、金属材料の判定
非破壊検査機器
機器名 メーカー 型式 仕様 使用目的・その他
超音波探傷機(画像形式(JPG) 27キロバイト) 三菱電機

FD-6105

Aスコープ表示 金属材料内部に存在するきずの検出
超音波探傷機(画像形式(JPG) 27キロバイト) 日本クラウトクレーマー USK-7S Aスコープ表示 金属材料内部に存在するきずの検出
超音波探傷機(画像形式(JPG) 27キロバイト) 日立 DT2000 デジタル式
計測ソフト付
金属材料内部に存在するきずの検出
磁気探傷機(画像形式(JPG) 27キロバイト) 日本油脂 ハンドマグナN1型 極間法(間隔163mm) 湿式 蛍光磁粉 強磁性材料及びその製品の表面及び表面近傍にある割れ、その他きずの検出

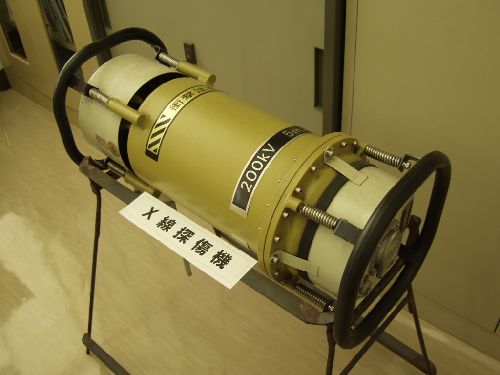

X線探傷機(画像形式(JPG) 28キロバイト) 理学電気 ラジオフレックス200EG-S2 鋼材厚さ20mm可能 金属材料内部に存在するきずの検出
測定・計測機器
機器名 メーカー 型式 仕様 使用目的・その他

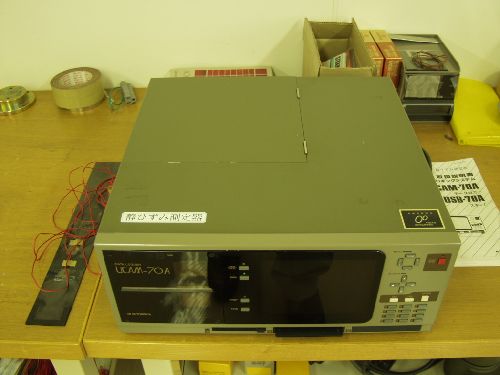

静ひずみ測定器(画像形式(JPG) 26キロバイト) 共和電業 UCAM-70A 同時測定30点
測定周期0.05~5.0s
静ひずみの多点測定と記録およびデータ測定
動ひずみ測定器(画像形式(JPG) 30キロバイト) 共和電業 DAA-110B 同時測定16点
測定周期0.05μs~1min
動ひずみの多点測定と記録およびデータ測定
温度記録計(画像形式(JPG) 23キロバイト) チノー アドバンストレコーダAR-2137-F00 12ch 温度の測定と記録
デジタル表面温度計(画像形式(JPG) 29キロバイト) チノー CD700 -30~1000度 温度の測定

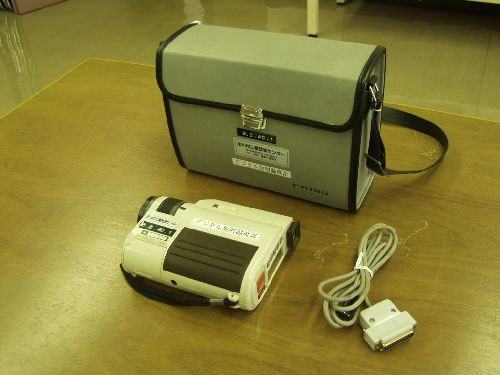

デジタル放射温度計(画像形式(JPG) 29キロバイト) チノー IR-AH-1S 600~3000度 温度の測定
つりあい試験機(画像形式(JPG) 33キロバイト) 長浜製作所 H-30N 320kg
φ1260mm
回転体のバランスの測定・調整(ベルト駆動装置付属)

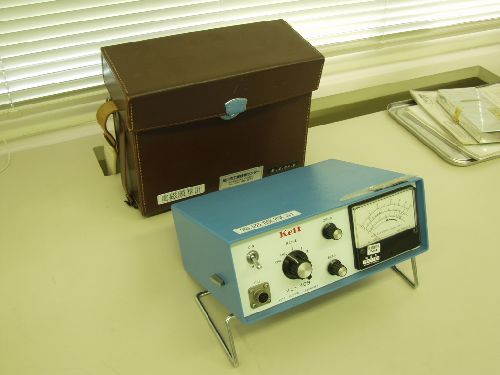

電磁膜厚計(画像形式(JPG) 25キロバイト) ケット VL-30B 0~50μm
30~500μm
300μm~9mm
鉄素地上の非磁性体(めっき、塗装等)の厚みを非破壊で測定

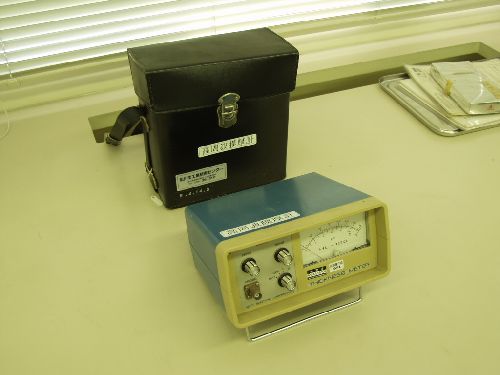

高周波膜厚計(画像形式(JPG) 23キロバイト) ケット HL-120 0~120μm
0~300μm
非鉄金属,ステンレス(非磁性)表面の塗装等の膜厚を非破壊で測定

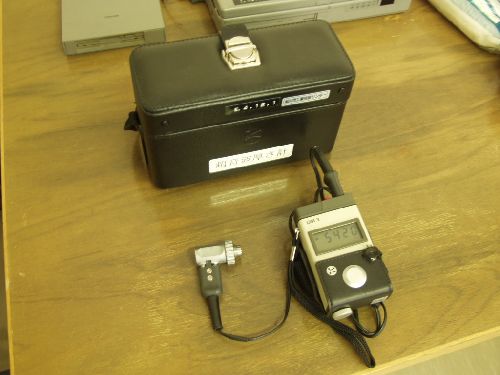

超音波厚さ計(画像形式(JPG) 29キロバイト) 日本クラウトクレーマー DM-3 鋼1.2~200mm 金属材料の厚さの測定
電子風速計(画像形式(JPG) 26キロバイト) 佐藤計量器製作所 SK-26A 0~40m/s 管内の空気等の流速測定
ペーハーメーター(画像形式(JPG) 34キロバイト) ホリバ D-12 pH0~14±0.01 液体のpHの測定

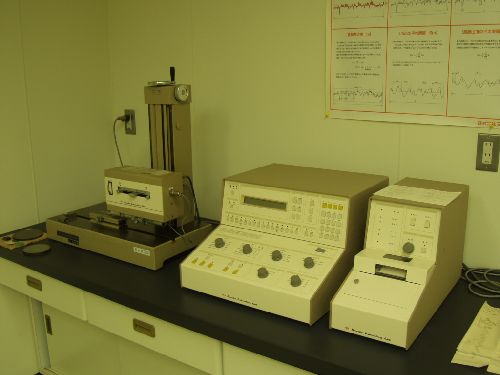

粗さ測定器(画像形式(JPG) 24キロバイト) 小坂研究所 SE-30D 触針式 表面粗さや表面のうねりの測定
赤外線映像装置(画像形式(JPG) 30キロバイト) 日本電気三栄 サーモトレーサ6T62 -50~1200度 温度分布の測定・解析
ハイトマチック(画像形式(JPG) 37キロバイト) ミツトヨ HDF-450 測定範囲0~450mm 寸法(高さ寸法)の精密測定

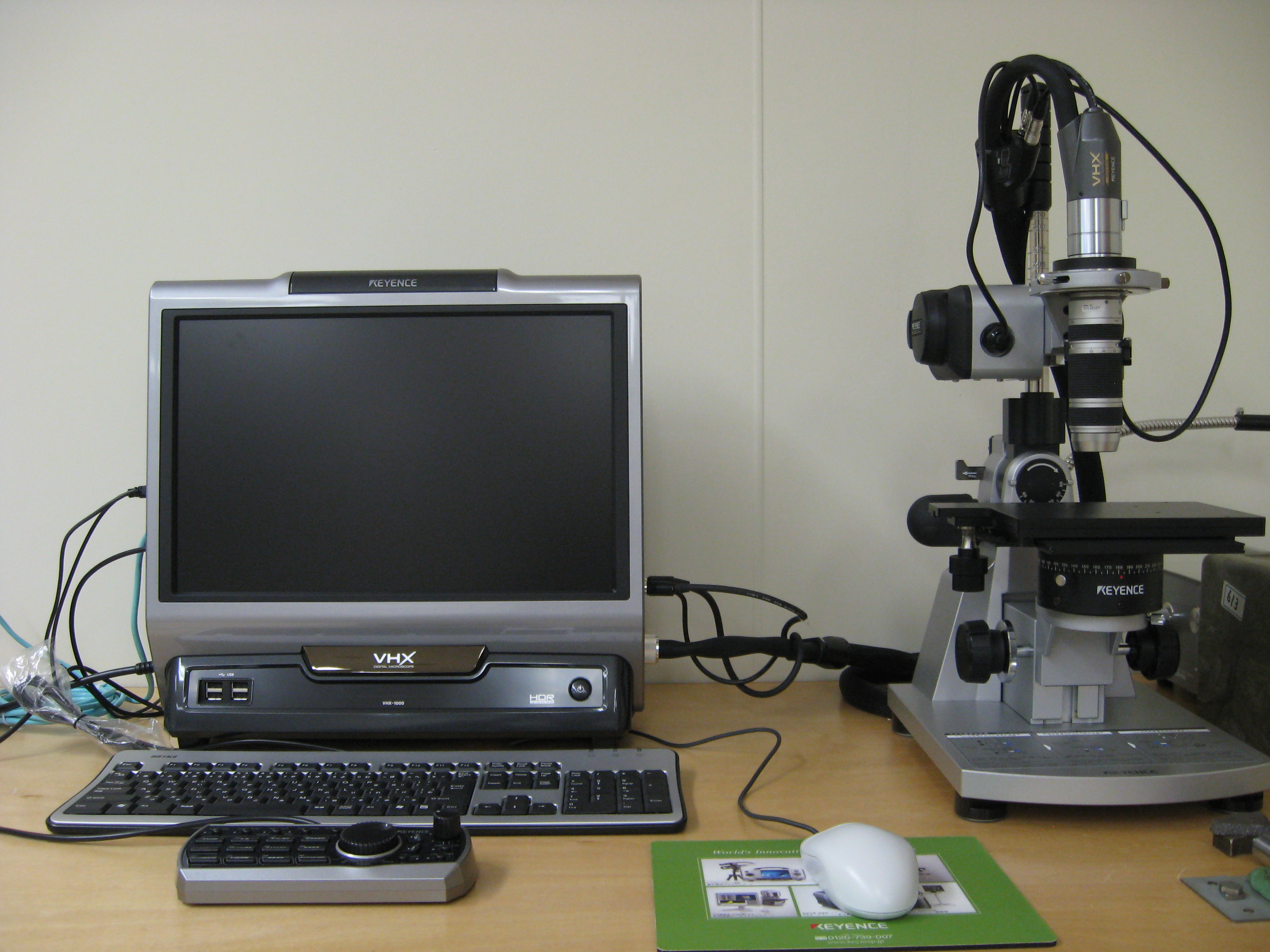

デジタルマイクロスコープ(画像形式(JPG) 2,577キロバイト) キーエンス VHX-1000 レンズ倍率0~50倍、20~200倍 様々な製品や部品の観察、測定

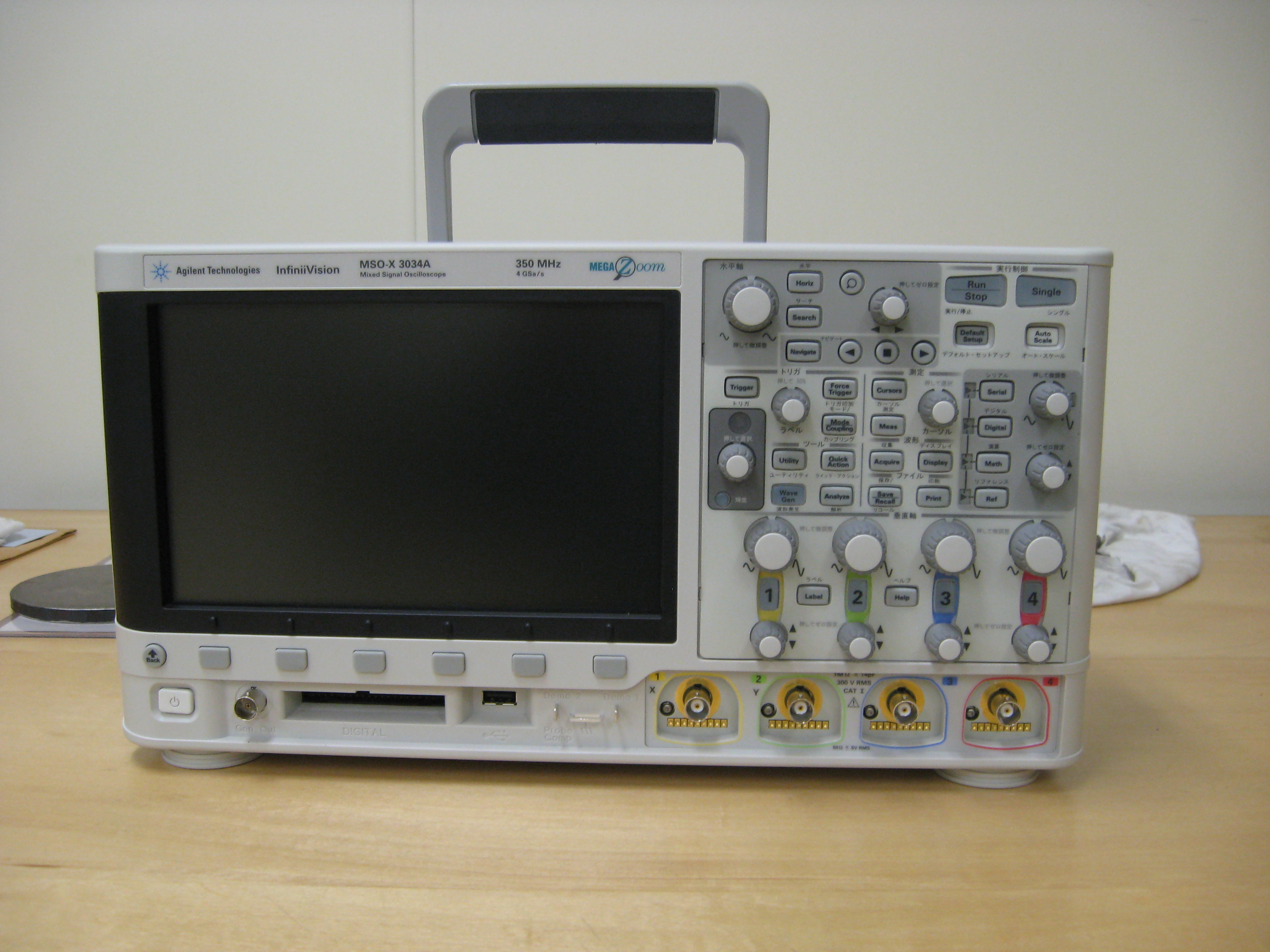

ミックスドシグナルオシロスコープ(画像形式(JPG) 2,432キロバイト) アジレント・テクノロジー MSOX3034A 帯域幅350MHz アナログ、デジタル信号の測定、解析
加工機器
機器名 メーカー 型式 仕様 使用目的・その他
レーザ加工機(画像形式(JPG) 32キロバイト) 三菱電機 5036D
2012LB
定格出力:3.5kW
加工寸法:2000×1200
鋼板(<19t)
ステンレス鋼板(<9t)
アルミニウム板(<8t)
等の複雑形状の精密切断

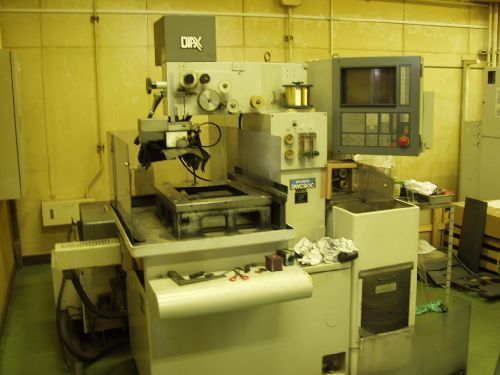

ワイヤカット放電加工機(画像形式(JPG) 32キロバイト) 三菱電機 DWC-90C 最大加工寸法
300×250×120mm
金型・治具等の加工
シャリングマシン(画像形式(JPG) 29キロバイト) アマダ M-2045 最大切断厚さ:
鋼板4.5mm
ステンレス板2.0mm
最大切断幅:2000mm
鋼板等の切断加工
コーナーシャー(画像形式(JPG) 31キロバイト) アマダ CSW-250 最大切断厚さ:
鋼板3.2mm
鋼板等の切断加工
(かどの切断)
プレスブレーキ(画像形式(JPG) 37キロバイト) アマダ RS-50 最大荷重50t
最大幅2000mm
鋼板等の曲げ加工

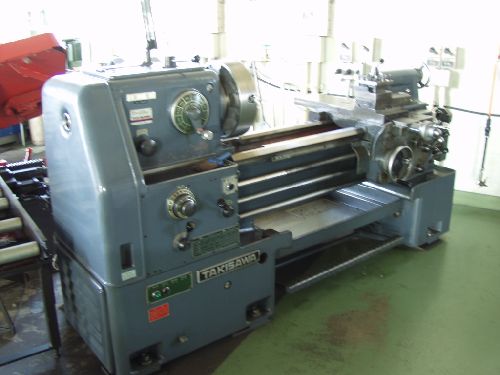

旋盤(画像形式(JPG) 30キロバイト) 滝沢鉄工所 TAL460×1000 ベット上の振り460mm
センタ間の最大距離1000mm
試験片、試作品、治具等の切削加工

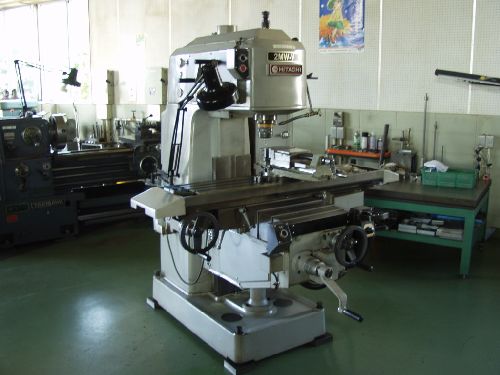

フライス盤(画像形式(JPG) 33キロバイト) 日立精工 2MW V型 テーブル寸法310×1350mm 試験片、試作品、治具等の切削加工
平面研削盤(画像形式(JPG) 33キロバイト) ワシノ SE-52 テーブル寸法200×580mm 機械部品、試験片等の研削加工
アルゴン溶接機(画像形式(JPG) 36キロバイト) 日立 AD-R3 300A、交直両用 アルミ合板、ステンレス、チタン等の溶接
アーク溶接機 日立 AT-SSP6 300A、12台あり 鋼板等の溶接
半自動アーク溶接機 ダイヘン デジタルオート
DM350
350A、3台あり 鋼板等の溶接
半自動アーク溶接機 ダイヘン インバータオート350 350A、1台あり 鋼板等の溶接

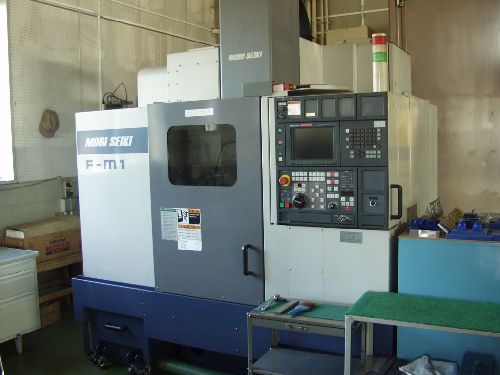

マシニングセンタ(画像形式(JPG) 30キロバイト) 森精機 F-m1 最大移動量560×410×460mm 金型など試作品等の加工
CAD
機器名 メーカー 型式 仕様 使用目的・その他
CADシステム 東芝 EQUIM6350M2 ソフト:CAMAND、
Mechanical Desktop 6
3次元CAD/CAM機能

機器および部屋の使用料一覧(PDF形式 135キロバイト)
